衬胶蝶阀 SBE

SBE软密封阀座衬胶蝶阀,可对夹或支耳连接,适用于稀酸、碱液、粉体介质或气体介质工况的开关或调节控制。

特点

• 多种材质可选
• 防爆型一体式阀瓣/阀杆装配
• 满足高CV值的优化流体阀瓣
• 阀瓣具有在大气密封外高抗断强度的特点
• 无磁滞节流特点
• 易安装和维护,分离式两瓣式阀体设计
• ISO装配顶部法兰,可直接安装执行机构

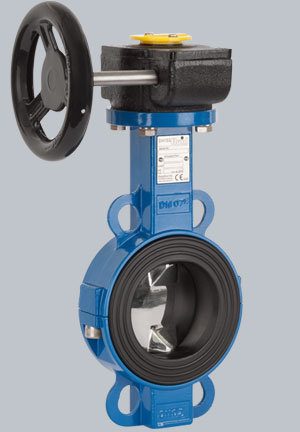

  butterfly valves sbe


技术数据

规范 DIN / ISO ANSI
尺寸 DN40 – DN800 1½" – 32"
法兰

EN 1092-1 B1
PN10/16
ASME B16.5 RF
ANSI 150lbs
面对面尺寸 EN 558-1 series 20 ASME B16.10
阀体 Cast steel 1.0619 ASTM A216 WCB
内衬 EPDM, FPM, NBR
阀瓣 1.4462 Duplex, PFA, PFA-AS encapsulated (conductive)
操作条件 (取决于内衬材质)
压力 最大16 bar
温度 -40°C到+200°C


可选项

阀体 Stainless steel casting 1.4408 AISI 316 CF-8M
内衬 SBR, VMQ, CXN, EPDM white
阀瓣 ETFE, PVDF, PP, 1.4462 polished, Titanium Grade 2, Hastelloy C

详细规格请见单独的样本数据表 数据表.
