在线取样阀 SIV
全内衬取样阀或全不锈钢取样阀,，适用于从管线,带压容器或真空条件下提取腐蚀性,磨损性等有代表性的流体介质
气态介质取样可采用取样注射器。
主要特点
• 阀体对夹连接或法兰连接可选
• 操作安全简便
• 无死区设计
• 安装角度可选
• 免维护填料函密封或波纹管密封,拥有德国TA-Luft认证
• 大流道出口,阀杆行程可调节
• 泄露控制连接
• 适配器带快速卡箍系统
• 阀体/阀杆/内件可内衬多种防腐蚀材料,各种合金可选
• 配置丰富,多种附件可选
• 可与密闭取样系统配合使用
|
|
 |
技术数据
| 版本 |
DIN / ISO |
ANSI |
| 口径 |
DN15 – DN150 |
½" – 6" |
| 法兰 |
EN 1092-1 B1
PN16/40 |
ASME B16.5 RF
ANSI 150lbs (ANSI 300lbs) |
| 面对面尺寸 |
EN 558-1 range 1 |
ASME B16.10 |
| 特别长度 |
DIN/ISO/ANSI: short pattern 62 mm |
|
阀体
|
1.4408
1.4404 |
AISI 316 CF-8M
AISI 316L CF-3M
|
| 内衬 |
PFA, PFA-AS (conductive) |
| 阀杆 |
1.4404 |
AISI 316L CF-3M |
注射器
|
1.4408
硼硅酸盐玻璃 / PFA,
PFA-AS-encapsulated (conductive) |
AISI 316 CF-8M |
| 操作条件 |
(取决于所选材质) |
| 压力 |
绝压1mbar 至 50 bar (注射器型式最大10bar) |
| 温度 |
-40 to +280 摄氏度 |
可选项：材质/执行器/阀门/附件
• 钛材Grade2，因可耐尔600 , 哈氏合金C (所有阀门非内衬)
• 标准手轮，阀杆行程可调节
• 侧装手轮，弹簧自动关闭复位，可锁闭，阀杆行程可调节
• 顶部手柄拔杆，弹簧自动关闭复位，可锁闭，阀杆行程可调节
• 气动直行程直行机构，行程可调节
• 阀杆可延长100mm/200mm
• 阀门可带夹套，焊接连接，卡箍连接可选
• 沟槽法兰可选，PN25/40 / PN64 / ANSI 300lbs / ANSI 600lbs
• 阀门可选波纹管密封，免维护，带第2级密封和泄露控制连接
• 金属阀杆密封适用于细小泥浆介质和高温工况
• 取样瓶适配器可配标准玻璃螺纹口或特殊螺纹，可带吹扫，安全塞可选
• 适配器可带金属防烫伤安全篮，高温时带安全塞
• 可带瓶托，高度可调
• 针型适配器带取样瓶,可更换膜片, 活性炭过滤器,(样品进入密闭取样瓶中)

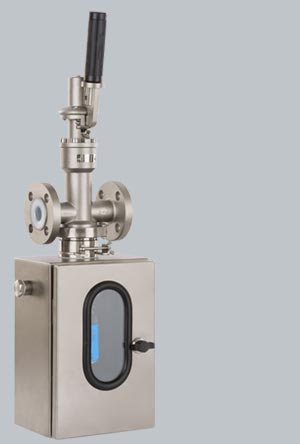

• 带玻璃视窗的安全箱子(样品在密闭箱内部)
• 注射器容积100毫升(样品在密闭注射器中)
• 实验室平台带支架, 适用于注射器安全排样
详细说明/ 可选项请见样本数据表 数据表.
|
|
